电气火灾监控系统

电气火灾监控系统通过对配电线路漏电(剩余电流)、线路或连接点温度的监测，准确监控配电线路的故障和异常状态，能有效地预防常见的因漏电导致接地电弧、线路或连接点温度过高所引起的建筑物电气火灾事故，对节约能源、保护人身安全具有极其重要的意义。<br>电气火灾监控系统与火灾报警系统是相辅相成的，并将作为火灾报警系统的一个子系统(火灾预警系统)。本公司研发的JK系列电气火灾监控系统既可以自成系统，独立使用。

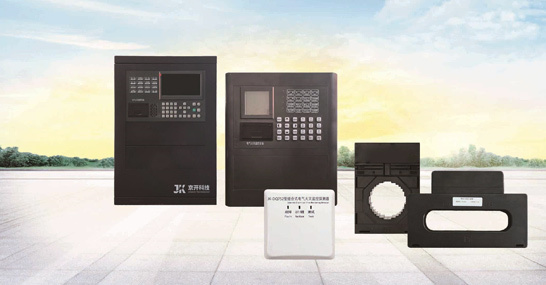

所有产品
JK-DQ751

JK-DQ751型电气火灾监控设备集监控报警、报警输出等多种功能于一体，满足国家标准GB14287.1-2014《电气火灾监控系统第一部分:电气火灾监控设备》的要求，可广泛用于各类消防报警工程，监测电气火灾。采用壁挂式/模块化结构、高性能微处理器和开关电源，两总线传输，液晶汉字显示，系统功耗低，抗干扰、抗振动能力强，工作可靠、性能稳定，操作、使用方便。

JB-0BL-JK700
使用环境：   温度：0℃~40°C；湿度：<95%RH(40℃，不凝露)
交流输入电压：   220V士10/15%，50Hz士1%
交流输入功率：   ≤300W
直流备电：   DC24V/7Ah，全密封免维护蓄电池
回路容量：   ≤200个编址点；总容量：≤800个编址点
线制：   两总线
总线长度：   ≤1000米(截面积1.0mm²铜质双绞线RVS)
液晶规格：   7英时 800*480点阵
外形尺寸：   长410mmx宽130mmx高600mm
JK-DQ750

JK-DQ750型电气火灾监控设备集监控报警、报警输出等多种功能于一体，满足国家标准GB14287.1-2014《电气火灾监控系统第一部分:电气火灾监控设备》的要求，可广泛用于各类消防报警工程，监测电气火灾。采用壁挂式/模块化结构、高性能微处理器和开关电源，两总线传输，液晶汉字显示，系统功耗低，抗干扰、抗振动能力强，工作可靠、性能稳定，操作、使用方便。

JB-0BL-JK700
使用环境：   温度：0℃~40°C；湿度：≤95%RH(40℃，不凝露)
交流输入电压：   220V士10/15%，50Hz士1%
交流输入功率：   ≤100W
直流备电：   DC24V/2.2Ah，全密封免维护蓄电池
回路容量：   ≤50个编址点
线制：   两总线
总线长度：   ≤1000米(截面积1.0mm²铜质双绞线RVS)
液晶规格：   3.3英时 160*160点阵
外形尺寸：   长290mmx宽100mmx高348mm
JK-DQ752

JK-DQ752型组合式电气火灾监控探测器具有电子编码，唯一1D地址，可通过JK系列电气火灾监控设备在线设置地址或通过编码器设置地址。
具有一个剩余电流检测通道、一个温度检测通道，只占用一个地址点，可由监控设备设置通道的报警门限;CTZ系列剩余电流互感器、温度传感器采用外接方式，增加安装灵活性，同时具有检测外接互感器、温度传感器发生断线或短路故障的功能。

JB-0BL-JK700
使用环境：   温度：-10℃~+40°C；使用环境湿度：≤95%RH(40℃，不凝露)
工作电压：   24V脉动电压(由电气火灾监控设备的总线供电)
工作电流：   ≤0.6mA
线制：   两总线(无极性)
总线长度：   ≤1000米(截面积1.0mm²铜质双绞线)(配JK-DQ751时)
剩余电流报警设定值：   300mA~800mA(调节精度100mA，监控设备设置)；
  报警时间：≤30s；配接剩余电流互感器CTZ6、CTZH61F系列，
  10mA~1000mA，输入/输出变比为2000:1
配接测温传感器：   EIDT100型温度传感器，测量范围65°C~100°C(调节精度5°℃，监控设备设置)，报警时间：≤40S
外壳防护等级：   IP30
外壳材质和颜色：   ABS，白色
外形尺寸：   长80mmx宽40mmx高80mm(不含底座)
JK-DQ753

JK-DQ753系列剩余电流式电气火灾监控探测器具有电子编码，唯一1D地址，可通过JK系列电气火灾监控设备在线设置地址或通过编码器设置地址。具有1个剩余电流检测通道，可由监控设备设置通道的报警门限;探测器与剩余电流互感器为一体，简化安装;只使用总线即可工作，方便布线。

JB-0BL-JK700
使用环境：   温度：-10℃~+40°C；使用环境湿度：≤95%RH(40℃，不凝露)
总线工作电压：   24V脉动电压；工作电流：≤0.6mA
线制：   两总线(无极性)
总线长度：   ≤1000米(截面积1.0mm²铜质双绞线RVS)(配JK-DQ751时)
报警设定值：   300mA~800mA(调节精度100mA，监控设备设置)
报警时间：   ≤30s
指示灯：   报警指示灯：红色，报警时常亮；
  巡检指示灯：绿色，与监控设备通讯正常时闪亮
壳体材料和颜色：   ABS 黑色
配套剩余电流互感器类型：   测量范围10mA~1000mA，输入/输出变比为2000:1


型号 过线孔尺寸
（mm）		 安装方式 相线最大额定电流(A) 长
（mm）		 宽
（mm）		 高
（mm）
导轨 螺钉孔距（mm）
JK-DQ753-Y160 Φ49 √ 60 160 88 45 120
JK-DQ753-Y250 Φ73   82 250 118 45 152
JK-DQ753-F160 122x30   145.5 160 170 45 110
JK-DQ753-F250 150x38 √ 173 250 192 45 124
JK-DQ753-Y400 Φ93   110 400 145 45 180
JK-DQ753-Y630 Φ105 √ 126 630 159 45 195
JK-DQ753-Y800 Φ125 √ 149 800 188 45 226
JK-DQ753-Y1000 Φ150 √ 185 1000 219 45 256
JK-DQ753-F400 210x45 √ 240 400 274 45 153
JK-DQ753-F630 220x50   261 630 288 45 150
JK-DQ753-F1000 325x60   390 1000 426 45 203
