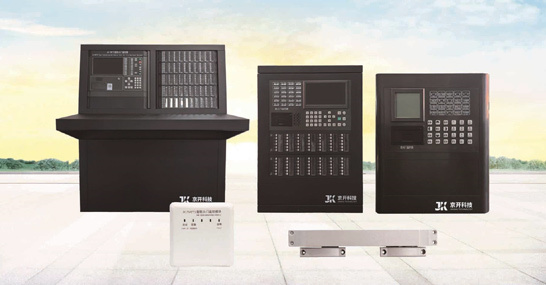

JK-FM770型防火门监控器满足GB29364-2012《防火门监控器》国标的要求,小型壁挂,适用于各类民用、商业、工业小型消防报警工程,通过连接JK系列防火门监控模块、门磁开关、联动闭门器、监控模块等,实现对联动闭门器的控制,接收闭门器和门磁开关的反馈信号，实现对防火门开/闭控制和状态的监视。当火灾发生时,能够将常开防火门关闭,阻止火势蔓延和烟气扩散的作用,同时能够将防火门的状态反馈到JK系列消防控制室图形显示装置上,对消防疏散、逃生环节起到重要的作用。
JK-FM770型防火门监控器采用可编程逻辑器件、CAN网络、智能化数字总线等技术,采用模块化结构,抗干扰、抗振动能力强,工作可靠、性能稳定、维护方便。采用点阵式液晶、全汉字显示、菜单向导,方便用户操作、使用。

回路容量：	≤100个编址点
DC24V电源输出电流：	≤3A
交流输入电压：	220V士10/15% ，50Hz士1%
交流输入功率：	≤100W
直流备电：	DC24V/2Ah全密封免维护蓄电池
回路线制：	两总线制
总线长度：	≤2000米(截面积>1.5mm²双绞线)
液晶规格：	3.03英时，160*160点阵
外形尺寸：	长290mmx宽100mmx高348mm

JK-FM771型防火门监控器满足GB29364-2012《防火门监控器》国标的要求,中型壁挂,适用于各类民用、商业、工业中、小型消防报警工程,功能、作用与JK-FM770型防火门监控器相同。

回路容量：	≤200个编址点；标配2回路；
总容量：	≤800个编址点
总线联动控制板数量：	≤2个(选配，每个联动板42个按键)
DC24V电源输出电流：	≤3A
交流输入电压：	220V士10/15%，50Hz士1%
交流输入功率：	≤300W
回路线制：	两总线制
总线长度：	≤2000米(截面积>1.5mm²双绞线)
液晶规格：	7英时，800*480彩屏
外形尺寸：	长410mmx宽130mmx高600mm

JK-FM772型防火门监控器满足GB29364-2012《防火门监控器》国标的要求,采用立柜设计结构，可适用于各类民用、商业、工业大、中型消防报警工程,功能、作用与JK-FM770型防火门监控器相同。

回路容量：	≤200个编址点；
总容量：	≤4000个编址点
总线联动控制板数量：	≤6个(每个联动板60个按键)
DC24V电源输出电流：	≤6A
交流输入电压：	220V士10/15%，50Hz士1%
交流输入功率：	≤300W
回路线制：	两总线制
总线长度：	≤2000米(截面积>1.5mm²双绞线)
液晶规格：	10.1英时，1024*600点阵
外形尺寸：	长570mmx宽495mmx高1781mm

JK-FM775型防火门监控模块(以下简称模块)接于JK系列防火门监控器的总线上，由模块内置的微处理器控制继电器动作来启动外部防火门联动设备。有一组输入和一组输出,其中输入既可以检测联动闭门器、电磁释放器等设备的反馈信号,也可以接门磁开关,用于监视防火门的开闭。

使用环境：	温度：-10℃~+50℃；湿度：≤95%RH(40°C)
24V电源电流：	监视电流≤1mA；动作电流≤30mA(不含外接设备)
总线工作电流：	监视电流≤0.7mA；动作电流≤2mA；点亮故障灯增加的电流≤0.5mA
总线长度：	≤2000m(截面积1.5 mm²双绞线)
线制：	四线制，总线无极性;DC24V有极性
外壳防护等级：	IP30
外形尺寸：	长90mmx宽90mmX高41mm

平时保持常开的防火门在发生火灾时应及时关闭以阻绝烟雾扩散和隔断火情蔓延。常规的防火门闭门器只有常闭功能且不能由消防联动系统控制。联动闭门器平时使门保持打开,火灾时防火门监控器收到消防信号后,控制联闭门器自动断电关闭门或在失电情况下自动关闭门,联动闭门器具有门状态信号反馈功能,手动按动开关断电也可以将门关闭。配合防火门监控器使用可以实现双扇门顺序关闭并反馈开门到位信号。

工作电压：	DC24V，低功耗CPU设计
缓冲功能：	具有二级调速，保证防火门平稳关闭
使用寿命：	≥30万次
反馈信号：	动作时输出无源常开/常闭信号
	可远程控制断电自动关门，反馈门状态信号
	手动按动断电按钮实现本地断电关门
	具有防止电源反接保护功能，电源接反不会损坏电路
	具有消剩磁和消除反峰电动势设计

JK-FM773型(单门)、JK-FM774型(双门)门磁开关用于监视常闭防火门的打开与关闭状态,并能将其状态信息反馈至防火门监控器上,适用于民用、商业等建筑使用常闭防火门的场所，室内使用型。

使用环境温度：	-10℃~ +50°C；使用环境湿度：≤95%RH(40°C)
工作电压：	24V脉动电压
工作电流：	静态电流≤0.3mA
线制：	两总线，无极性
指示灯：	红色，任意一个干簧管(1或2)处移开磁铁，指示灯常亮(FM774)   红色，干簧管处移开磁铁，指示灯常亮(FM773)
外形尺寸：	长257mm，宽30mm，高26.8mm(FM774)   长81mm，宽22mm，高18mm(FM773)
壳体材料和颜色：	ABS 白色(FM774)；ABS灰色(FM773)
